CAD专业看图师教你快速看懂施工图纸

刚进工地那会儿，我拿着施工图纸翻来覆去看了半天，愣是没搞明白哪根线是墙、哪个圆圈是柱子。后来跟着一位干了十几年的CAD专业看图师跑了几个项目，才慢慢摸出门道。今天就把这些实战经验分享出来，不管你是刚入行的施工员、做装修的业主，还是想转行做CAD专业看图师的朋友，看完至少能少踩几个坑。看懂施工图纸这件事，真不是靠死记硬背，关键是找对顺序、抓住重点。

先搞懂图纸的“骨架”：轴线、标高和尺寸

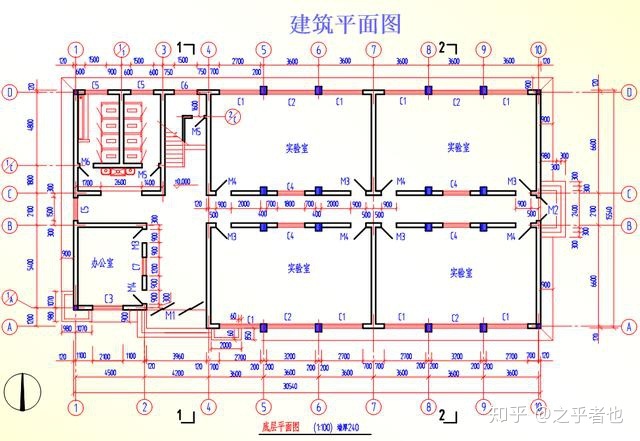

很多人拿到图纸第一反应是从左上角开始一个字一个字读，这恰恰是最慢的办法。那位CAD专业看图师告诉我，正确的做法是先找轴网。轴线就是图纸的骨架，横向编号用数字，纵向编号用字母，两根轴线交叉的位置就是一个定位点。你把轴网看明白了，整个建筑的轮廓就在脑子里立起来了。

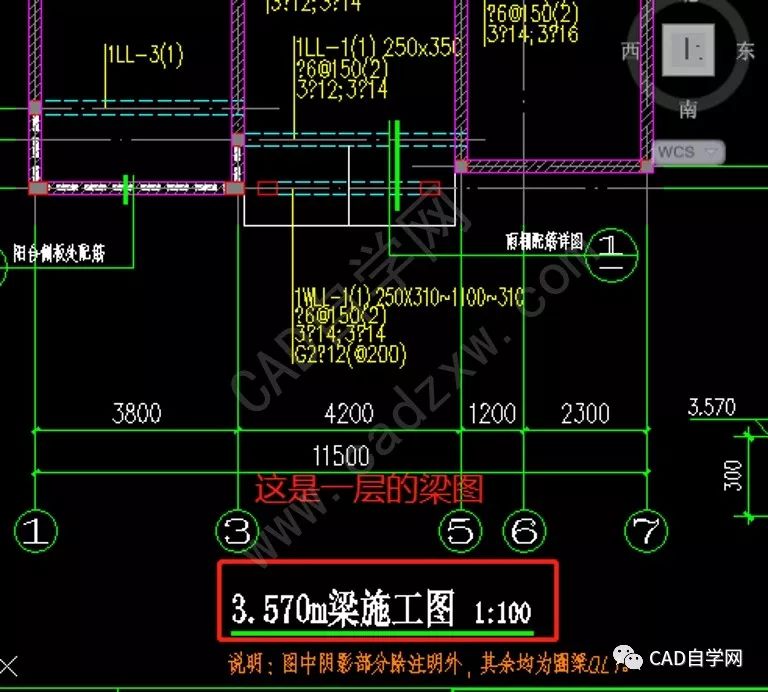

接着看标高。标高符号一般是个三角形加一条横线，上面标的数字就是这一层楼面的高度。注意区分建筑标高和结构标高，建筑标高是装修完成面的高度，结构标高是混凝土浇筑完的高度，两者差了一个地面做法厚度。这个细节我在现场吃过亏，当时按建筑标高去测模板高度，结果差了五公分，被工长说了一顿。

尺寸标注也别跳过。CAD专业看图师的习惯是先看总尺寸，再看轴线尺寸，最后看细部尺寸。总尺寸对得上，说明图纸整体没问题；轴线尺寸对得上，说明墙体位置没错；细部尺寸才是个别构件的位置。按这个顺序看，效率高很多。

结构图和建施图要对着看，别只看一张

我见过不少新人只盯着建施图看，结果到现场发现梁的位置和墙对不上。其实建施图告诉你房间长什么样，结施图告诉你梁板柱怎么配筋，两张图必须对着看。CAD专业看图师教我一个小窍门：先在建施图上找到墙体位置，再到结施图上找同一位置的梁，看看梁宽是不是和墙厚一致。如果不一致，要么是图纸有问题，要么是设计上有特殊考虑，这时候就得去问设计了。

钢筋符号也是个大头。φ代表一级钢，Φ代表二级钢，Φ下面加一横是三级钢。梁的标注里比如“KL1(2) 300×600 φ8@100/200”，意思就是框架梁1号，两跨，截面宽300高600，箍筋直径8毫米，加密区间距100非加密区200。这些符号刚开始看确实头大，但CAD专业看图师说，看多了就跟看菜谱一样自然。

门窗表和节点大样图，最容易漏看的地方

门窗表在图纸最后几页，很多人翻到那里就没耐心了。但门窗表特别重要，它告诉你每扇门每扇窗的编号、尺寸、开启方向、用什么材料。你如果只看平面图上的门窗位置，不去对门窗表，很容易把尺寸搞错。我就遇到过平面图上门洞留了900宽，门窗表里却是1000宽，最后只能砸墙重做。

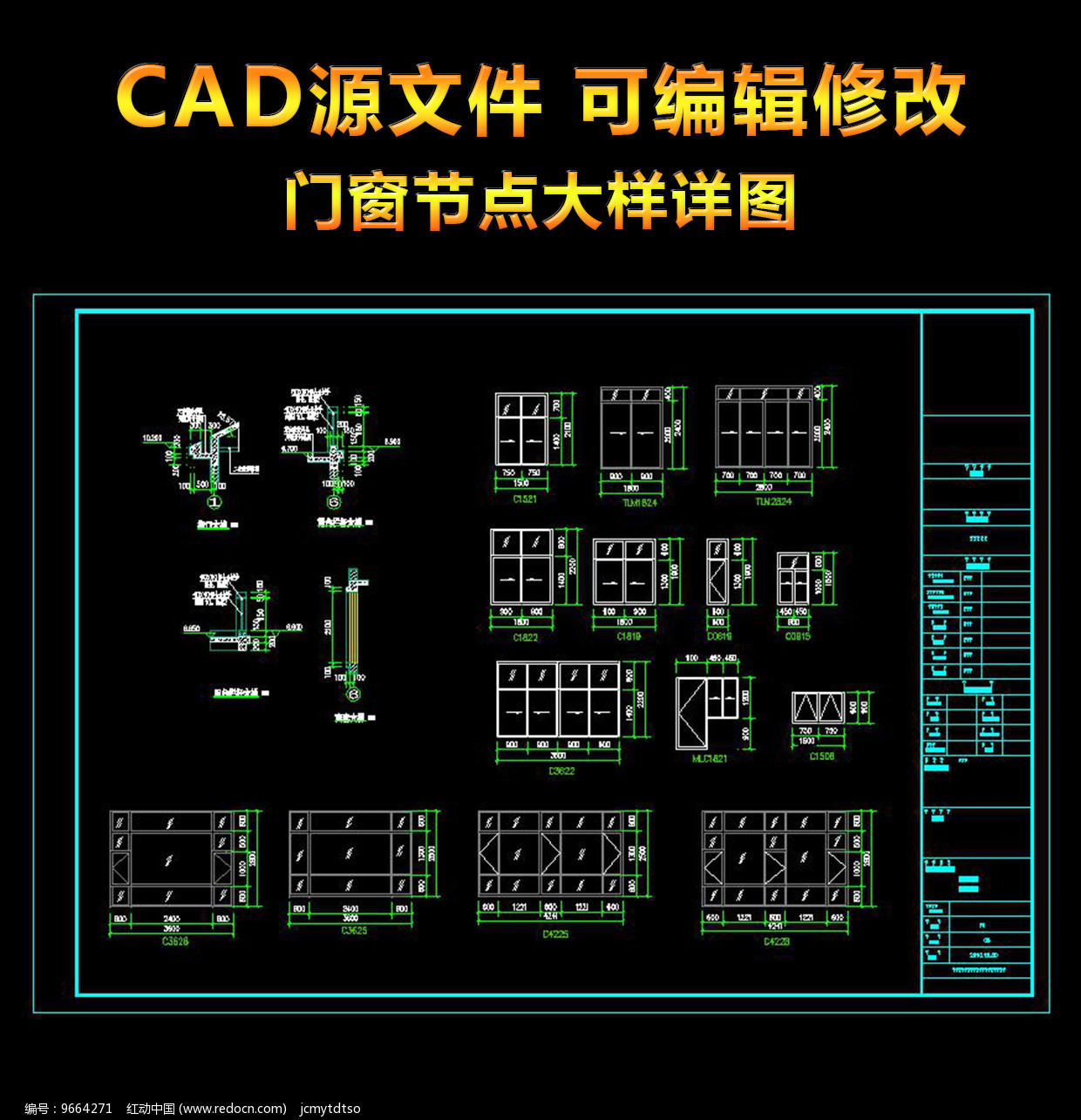

节点大样图是CAD专业看图师重点盯的地方。平面图上看不清的构造，比如女儿墙收口、卫生间防水反坎、楼梯栏杆预埋件，都在节点大样里。这些地方往往决定了工程质量好不好。看节点图的时候，把平面图上对应的位置标出来，再对照着看，脑子就不容易乱。

最后说个实在话，看懂施工图纸这件事，光看理论没用，得拿着图纸去现场对。对几次之后，哪些线是墙、哪些线是梁、哪些是预留洞，一眼就能认出来。CAD专业看图师也不是天生就会的，都是一个个项目磨出来的。你要是刚开始学，别着急，按上面说的顺序来，先骨架后细节，先整体后局部，慢慢就上手了。
